Latex Tikz로 그래프를 열심히 그리다가 회로도를 그려야겠다는 생각에 검색해보니 역시 나온다. circuitikz!!

사용법은 Tikz와 거의 같다.

\documentclass[]{article}
\usepackage{circuitikz}

\begin{document}
\pagenumbering{gobble}
\begin{figure}

 \begin{circuitikz}
  \draw (0,0) to[battery2] (0,4)
        to[ammeter] (4,4)
        to[R](4,0) -- (0,0);
  \draw (4,3) -- (5.5,3)
      to[voltmeter] (5.5,1)
      -- (4,1);
 \end{circuitikz}

\end{figure}
\end{document}

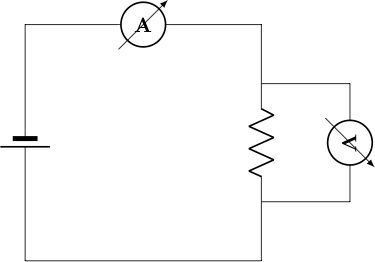

이렇게 하면
